三偏心蝶阀车削方法研究

程膺豪 贾衡 李鹏 马欢 陆佳 文闻

程膺豪, 贾衡, 李鹏, 马欢, 陆佳, 文闻. 三偏心蝶阀车削方法研究[J]. 制造技术与机床, 2023, (5): 69-73. doi: 10.19287/j.mtmt.1005-2402.2023.05.009
引用本文: 程膺豪, 贾衡, 李鹏, 马欢, 陆佳, 文闻. 三偏心蝶阀车削方法研究[J]. 制造技术与机床, 2023, (5): 69-73. doi: 10.19287/j.mtmt.1005-2402.2023.05.009
CHENG Yinghao, JIA Heng, LI Peng, MA Huan, LU Jia, WEN Wen. Research on turning method of triple eccentric butterfly valve[J]. Manufacturing Technology & Machine Tool, 2023, (5): 69-73. doi: 10.19287/j.mtmt.1005-2402.2023.05.009
Citation: CHENG Yinghao, JIA Heng, LI Peng, MA Huan, LU Jia, WEN Wen. Research on turning method of triple eccentric butterfly valve[J]. Manufacturing Technology & Machine Tool, 2023, (5): 69-73. doi: 10.19287/j.mtmt.1005-2402.2023.05.009

三偏心蝶阀车削方法研究

doi: 10.19287/j.mtmt.1005-2402.2023.05.009
基金项目: 湖北省科技重大专项“智能机床关键技术研究及应用”(2021AAA003)
详细信息
    作者简介:

    程膺豪,男,1999年生,学士,数控系统研发工程师,研究领域为数控系统技术开发等,已发表论文2篇。E-mail:1193327646@qq.com

    通讯作者:

    程膺豪,男,1999年生,学士,数控系统研发工程师,研究领域为数控系统技术开发等,已发表论文2篇。E-mail:1193327646@qq.com

  • 中图分类号: TH123

Research on turning method of triple eccentric butterfly valve

  • 摘要: 通过对三偏心蝶阀零件研究,提出了一种新的加工方法。基于车削加工与圆锥零件特征分析,通过对坐标系进行平移旋转,巧用圆锥曲线极坐标方程,联立数控车床车削关系,推导出阀板的截面方程以及密封面的曲面方程,以此建立新的工件加工模型,接着讨论了加工参数的设置,并基于MATLAB软件模拟了加工效果,经过实际加工对比测试,该方法简化工艺,使得普通数控车床也可以进行偏心圆锥工件的加工,降低了编程难度,有效地提高零件加工质量和生产效率,为实际生产提供经验和借鉴。



  • 图  1  蝶阀板

    图  2  旋转坐标系下的圆锥曲线

    图  3  旋转坐标系

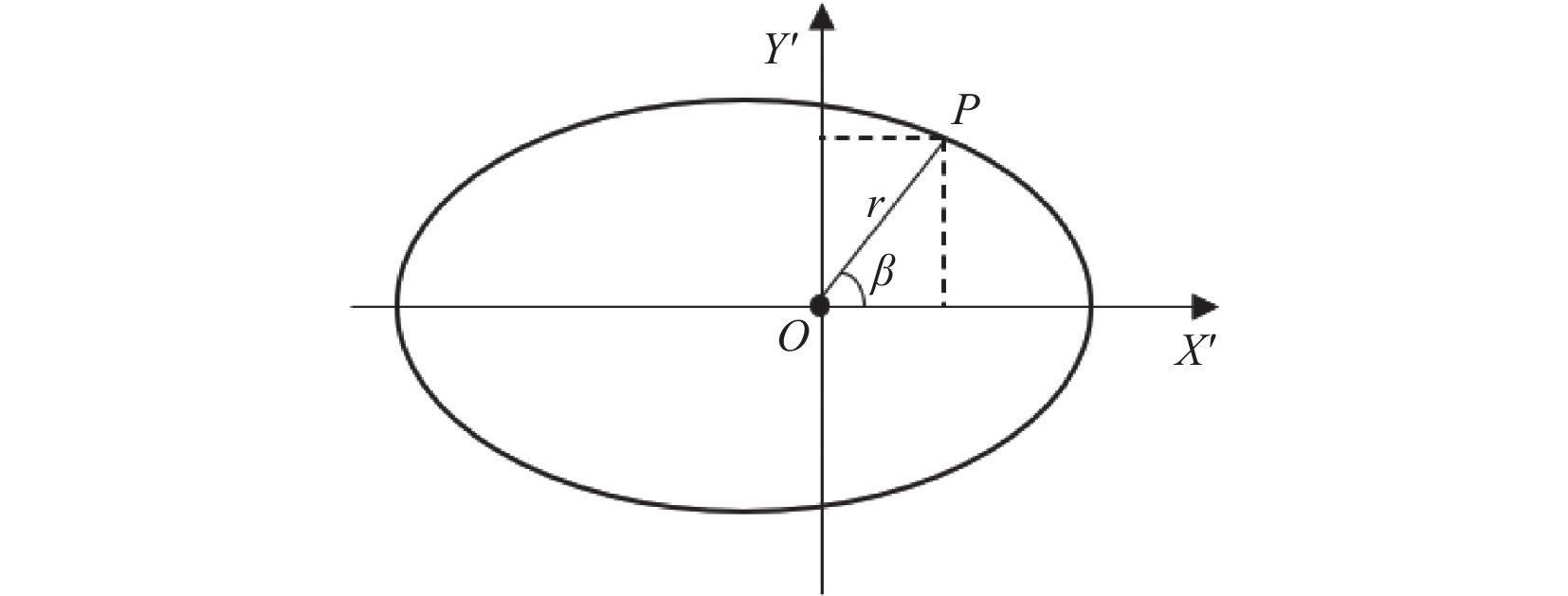

    图  4  锥尖为圆心的椭圆平面

    图  5  旋转轴为圆心的椭圆平面

    图  6  实际加工的圆锥图像

    图  7  MATLAB仿真图像

    图  8  G158圆锥车界面

    图  9  刀具运动轨迹图

    图  10  实际加工图片

    图  11  加工实物图

    表  1  MATLAB模拟数据

    符号参数值/mm
    N10.72
    O56.6
    R−30.5
    Q25.5
    E23
    F0.5
    下载: 导出CSV

    表  2  G158指令符号含义

    符号注释
    Z退出点的Z坐标
    P安全高度
    I接近高度
    D起始加工平面
    E结束加工平面
    N圆锥顶点X坐标
    O圆锥顶点所在平面
    R起始加工平面起始加工点X坐标
    Q起始加工平面末端加工点X坐标
    F进给速度(mm/r)
    S加工转速(r/min)
    L离散角
    下载: 导出CSV

    表  3  加工工艺对比

    加工方法编程方法程序行数加工时间
    G158参数生成614 m56 s
    UGUG建模1 286 32437 m43 s
    特殊工装手动编辑3418 m9 s
    下载: 导出CSV

    表  4  加工质量对比

    加工质量椭圆长轴误差/mm椭圆短轴误差/mm圆面粗糙度/μm
    G1580.0120.0111.6
    UG0.0140.0141.6
    特殊工装−0.021−0.0191.6
    下载: 导出CSV
  • [1] 孙丽, 陈立龙. 我国阀门行业现状与发展趋势[J]. 机电工程, 2009, 26(10): 103-104. doi: 10.3969/j.issn.1001-4551.2009.10.030
    [2] 赵建明. 三偏心蝶阀的发展及应用[J]. 内蒙古石油化工, 2014, 40(7): 53-54.
    [3] 郭军峰. 三偏心蝶阀在煤化工行业的应用[J]. 氮肥技术, 2018, 39(6): 36-40.
    [4] 余晓庆. 三偏心蝶阀的发展及应用[J]. 中国仪器仪表, 2001(S1): 15-17.
    [5] 杨恒虎, 郝娇山, 王伟波, 等. 三偏心蝶阀密封压力影响因素分析[J]. 液压与气动, 2021, 45(6): 178-182.
    [6] 程路, 李龙. 三偏心蝶阀的设计过程及标准运用[J]. 现代制造技术与装备, 2020, 56(11): 35-39,43.
    [7] 龚忠华. 三偏心蝶阀的结构特点及相关设计分析[J]. 科学之友, 2010(14): 29-30.
    [8] 陈军. 三偏心蝶阀蝶板架的车削加工[J]. 阀门, 2011(4): 21-22.
    [9] 郝文明, 潘建达, 张其清, 等. 多偏心金属密封蝶阀密封面加工工艺改进[J]. 阀门, 2021(6): 311-314.
    [10] 季青, 蒋修定, 陈俊. 基于UG加工环境下透平叶片的工艺与编程方法研究[J]. 农业装备技术, 2021, 47(6): 47-49,52. doi: 10.3969/j.issn.1671-6337.2021.06.016
    [11] 柳鹏. 基于UG复杂曲面模具型腔数控编程与加工工艺优化[J]. 河北农机, 2016(10): 60-61.
    [12] 段胜秋. 圆截面三偏心蝶阀的研究与设计[D]. 成都: 西华大学, 2017.
    [13] 蔡陈阳, 潘晓新. 坐标系变换在精密测量中的应用[J]. 装备制造技术, 2017(6): 233-236. doi: 10.3969/j.issn.1672-545X.2017.06.073
    [14] 宋庆环. 数控车床加工椭圆的方法[J]. 煤矿机械, 2012, 33(2): 137-139. doi: 10.3969/j.issn.1003-0794.2012.02.061
    [15] 董锷. 浅谈数控车床削切用量的教学方法[J]. 黑龙江科技信息, 2013(17): 115.
